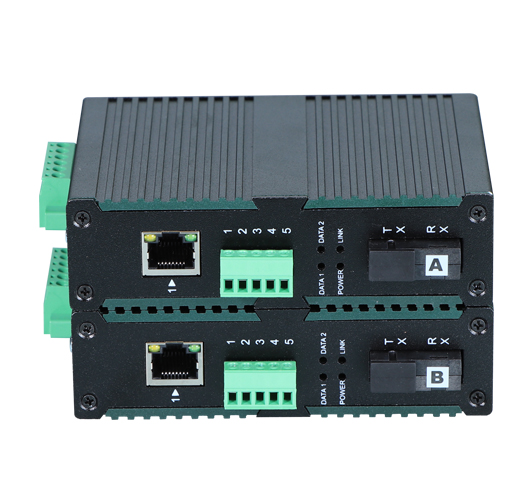

新品：工業級串口+網絡光纖轉換器
概述：
工業級多業務光端機系列是由我公司自行研制，具有自主的知識產權。吸收了國內外同類產品的優點，結合市場的實際需求開發出來的工業級多業務系列光端機，通過一芯光纖可傳輸千兆以太網，RS485/422/232/開關量信號，實現同步、無失真、高質量的傳輸。該系列設備采用FPGA純硬件架構設計，全數字傳輸技術，可滿足用戶的需求，安裝簡便易行，無需進行現場調節，其光模塊和核心電路均采用進口元器件，性能穩定性，適用于不同的工作環境。針對IP超市，生活小區，道路交通，軍事政府單位等項目，該設備采用了集成電路設計，設計簡練，具有易于安裝調試，免維護，性能穩定等優點，適用于各大通信運營商、政府及企事業單位。該光端機使用全工業級寬溫度范圍設計，同時由于使用光纖做為傳輸介質，因此性能卓越，耐高溫、嚴寒，可以有效的防止強電磁波輻射干擾、雷電沖擊和電源浪涌，通信質量穩定、可靠。
技術特性：
●采用高速FPGA純硬件架構設計，實現了全數字，同步傳輸；
●具有良好的電磁屏蔽特性及電磁兼容性；
●數據幀級的 COPF 校驗及糾錯功能；
●靈活的接入模式、高品質的傳輸質量；
●系統具有高度的可靠性及穩定性；
●原器件選擇世界大電信產品廠商的主流器件；
●精量的每一個電子元器件達到工業級標準要求；
產品特性
●支持IEEE8023x全雙工流控和背壓式半雙工流控；
● 支持IEEE802.3/802.3U自動協商功能
●支持MAC地址自動學習功能，自動更新功能；
● 檢測數據包的VLAN地址解析協議；
● 物理層接口極性檢測和糾錯功能；
● 串口數據透明傳輸，波特率最高可達520 kbps；
●Contact closure(開關量)光電隔離設計;
● 電磁兼容性達到4級標準；
●遵循IP40等級防護標準，支持防震、防塵；
● 寬電壓DC-DC方案設計，支持寬壓DC12~52V輸入，具有輸入防反接功能；
● 支持雙直流冗余電源，內置過流保護；
● 1500W浪涌保護、15KV靜電保護；
● 支持導軌，壁掛等安裝方式（套件可選）；
●采用鋁合金殼體，耐沖擊，防腐蝕，堅固耐用；
● 即插即用，無需調試；
技術指標
光器件指標
波長 850nm/1310nm/1550nm
速率 1.25G bps
發射光功率 ＞-8db
接收靈敏度 ＞-24db
光口 SC（FC/ST/LC可選）
網絡指標
通道 1-2路
帶寬 10/100/1000M
轉換方式 介質轉換、存貯轉發/直通
標準 IEEE802.3 10BASE-T； IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X
IEEE 802.1Q VLAN IEEE 802.1w RSTP
IEEE 802.1s MSTP IEEE 802.1d STP
靜電保護 支持
EFT保護 支持
循環檢測 支持
MAC地址表 2K
緩存器空間 2Mbit
流量控制 全雙狀態：流量控制, 半雙工狀態：背壓方式
誤碼率 <10^-9
RS485/422/232串口數據指標
標準 符合EIA RS-232，RS-485，RS-422標準
傳輸方式 同步傳輸
物理接口 工業接線端子
波特率 50 bps 至 520 kbps（支持非標準波特率）
RS232 3線制（RXD、TXD、GND）、全雙工、點對點通訊
RS485 2線式（A、B）、半雙工、點對多主從通訊
RS422 4線制、全雙工
RS485電路指標 100,000小時
RS-485 上拉電阻/下拉電阻 4.7 kΩ，4.7 kΩ
RS-485 終端電阻 N/A、120 Ω 和 120 kΩ
開關量指標
電平類型 開關量（2線制）/單路
輸入電源范圍 5V
輸入電氣參數 干觸點(短接或斷開)
輸出電氣參數 干觸點(短接或斷開)
常開常閉 常開（默認）
業務端子物理接口 工業端子
繼電器指標
輸出繼電器最大切換電壓 240VAC/30VDC
輸出繼電器最大切換電電流 120VAC/0.5A ,240VAC/0.25A ,30VDC/1A ,6VDC/5A
輸出繼電器機械耐久性 100000000次
繼電器最大輸出功率 30W
電源指標
輸入電流 25mA~125mA
輸入電壓 12V~52V
過載電流保護 支持
電源物理接口 6-Pin工業接線端子
雙電源冗余備份 支持
電源功耗 <2W
其它指標
機身金屬 鋁合金

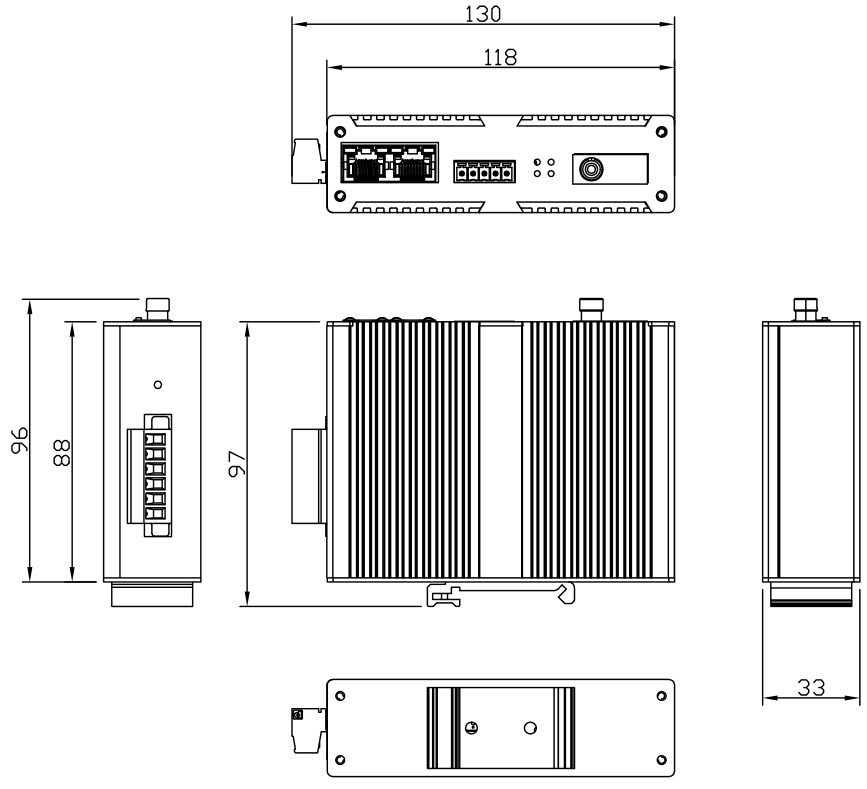

產品尺寸 97*118*33mm
產品凈重
成品重量
安裝方式 導軌式
產品包裝尺寸
工作溫度 -40°C ~85°C
存儲溫度 -40°C ~85°C
相對濕度 5 至 95%（非冷凝）
MTBF >100000小時
