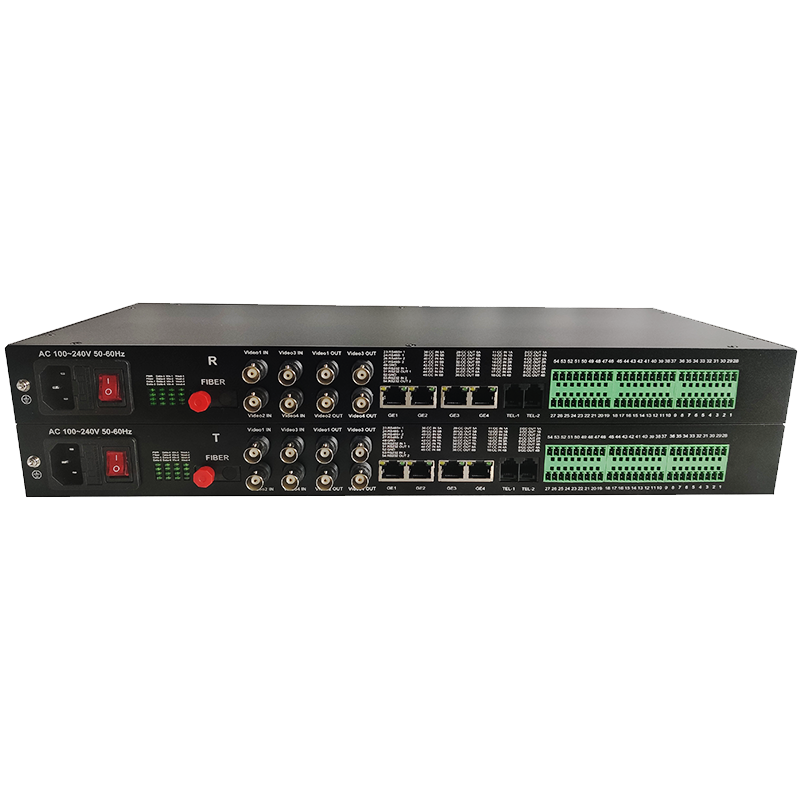

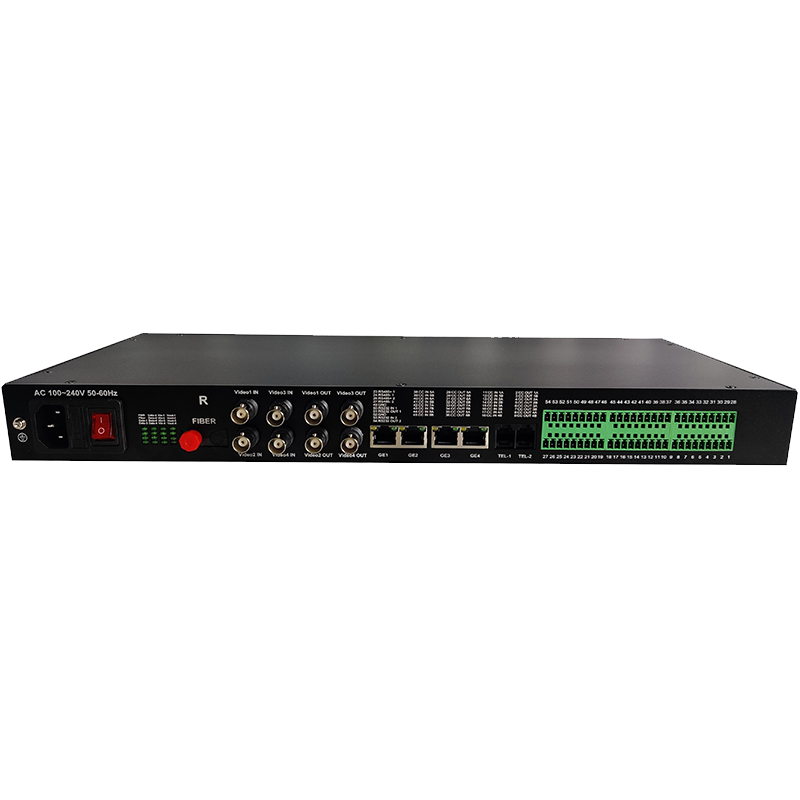

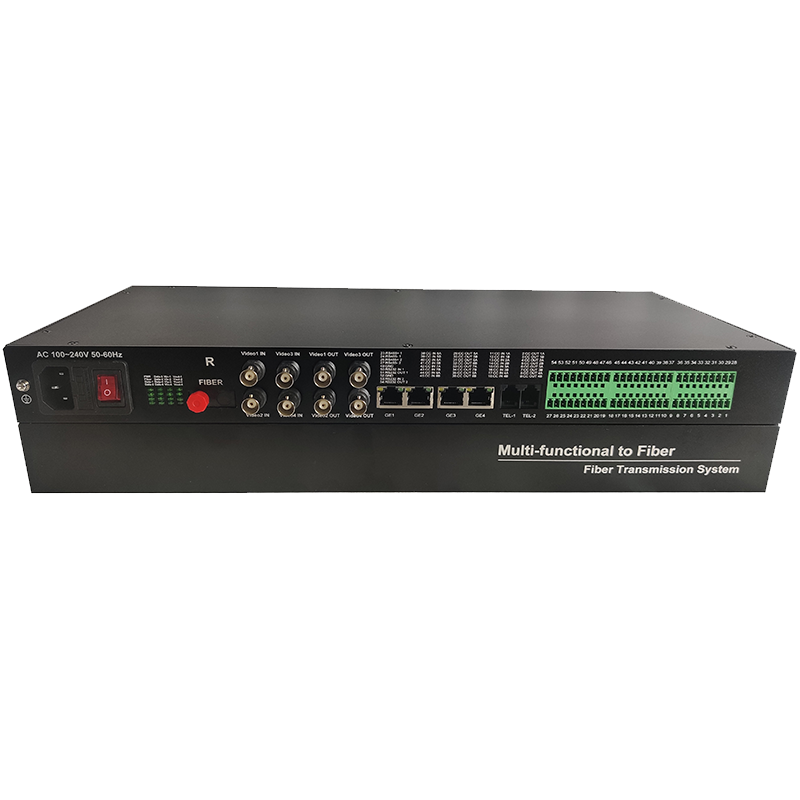

智慧磐石武警專用多業務光端機我公司自主研發生產的數字光端機，采用國際最先進的數字光纖傳輸技術，將4路雙向視頻，8路正向開關量，8路反向開關量，2路雙向RS485，2路雙向RS232， 2路電話，4路10/100/1000M以太網（共享）在單芯光纖上實現同步、無失真、高質量的傳輸。光端機采用全數字視頻無壓縮傳輸技術，可滿足用戶的需求，安裝簡便易行，無需進行現場調節，其光模塊和核心電路均采用進口元器件，性能穩定性，適用于不同的工作環境。針對IP超市，生活小區，軍事政府單位，該設備采用了超大規模集成電路設計，設計簡練，具有易于安裝調試，免維護，性能穩定等優點，適用于各大通信運營商、政府及企事業單位。該光端機使用全工業級寬溫度范圍設計，同時由于使用光纖做為傳輸介質，因此性能卓越，耐高溫、嚴寒，可以有效的防止強電磁波輻射干擾、雷電沖擊和電源浪涌，通信質量穩定、可靠。
主要功能
傳輸信號類別：視頻、開關量、數據、以太網、電話信號
光纖信道：1路
波長：1310-1550nm
速率：2.5Gbps
發射光功率：＞-8db
接收靈敏度：＞-24db
光口：FC（SC/ST可選）
視頻指標
視頻接口通道：4路雙向視頻
視頻格式：PAL/NTSC/SECAM自動兼容
視頻帶寬：6MHz
視頻采樣：20MHz高速采樣
微分增益：DG＜1％（典型值）
微分相位：DP＜0.7°（典型值）
視頻信噪比：S/N ≥67dB（加權）
視頻接口：BNC
網絡指標
網絡通道：4路千兆共享
網絡帶寬：自適應10/100/1000M速率
標準協議：IEEE802.3ab 1000Base-T , IEEE802.3z 1000Base-SX/LX Gigabit thernet,IEEE802.1qVLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree
物理接口：RJ45
數據指標
標準：符合EIA RS-232，RS-485標準
物理接口：工業接線端子
波特率：50 bps 至 256 kbps（支持非標準波特率）
RS232：3線制（RXD、TXD、GND）、全雙工、點對點通訊
最大通訊距離是15米
RS485：2線式（A、B）、半雙工、點對多主從通訊
最大通訊距離是1219m, 傳輸速率與傳輸距離成反比
RS485電路指標
RS-485上拉電阻/下拉電阻:1 kΩ，150 kΩ
RS-485 終端電阻:N/A、120 Ω 和 120 kΩ
開關量指標
輸入電氣參數:干節點，不帶電(短接或斷開)
輸出電氣參數:干節點，不帶電(短接或斷開)
輸出繼電器最大切換電壓:250VAC/220VDC
輸出繼電器最大切換電電流:2A
輸出繼電器機械耐久性:100000000次
繼電器最大輸出功率:60W
常開常閉:常開
物理接口:工業接線端子
電話指標
電話接口信號:程控交換機/分機模式
物理接口:RJ11
電源指標
適應供電范圍:AC100-240V 50/60Hz
供電方式:內置電源
電源功耗:<30W

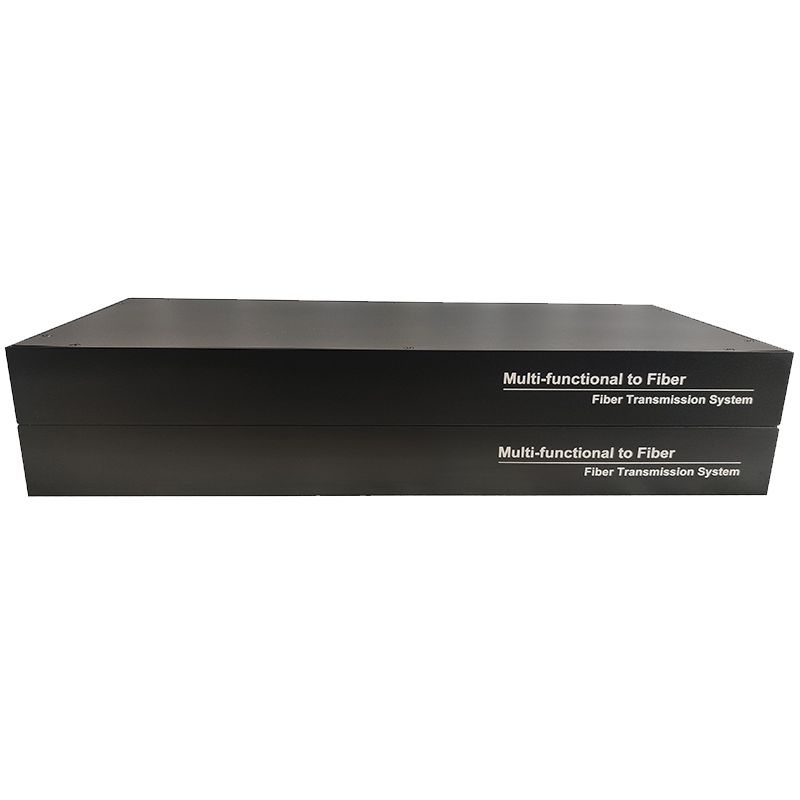

機械指標
外殼:鋁合金
尺寸:440*200*45mm
產品凈重:1.45KG 單臺
安裝:1U機箱
